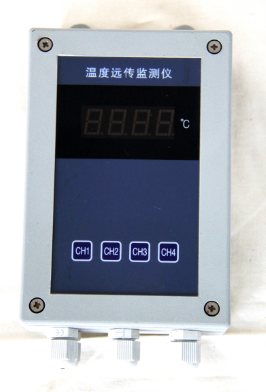

XTRM远传监测仪采用先进的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。智能数字控制，量程可自由设定。控制输出有二种：各路轮回报警输出/ 远传变送输出；多路比较后最高测量点作为输出（远传变送输出）。输入/输出回路均采用光电隔离，具有良好的抗干扰能力。具有高亮度LED数码显示、指针表头显示二种。整机采用壁挂式结构（长×宽×高=160×110×70mm），安装十分简便。
本产品可同时测量2至4个测量点，并将各个测温回路中的温度比较以后，把最高温度的一个点作为输出，在现场可通过按键逐个观看各个点的温度。
主要技术性能:
|
输入信号
|
测量通道 1～4路巡回测量
模 拟 量 热电偶：标准热电偶-- B、S、K、E、J、T、WRe等
电 阻：标准热电阻-- Pt100、Cu50、Cu100、远传压力电阻-- 30～350Ω等
电 流：0～10mA、4～20mA等（输入电阻≤250Ω）
电 压：0～5V、1～5V、mV等（输入阻抗≥250KΩ）
|
|
输出信号
|
模拟量输出 DC 4～20mA (负载电阻≤500Ω) DC 0～10mA (负载电阻≤750Ω)
DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)
|
|
特 性
|
测量精度 ：±0.2%FS字或±0.5%FS；
分 辨 率 数字显示:±1字
显示范围 数字显示:-1999～9999; （或特殊要求）
显示方式 0.8英寸高亮度LED双数码显示 发光二极管工作状态显示 1～4测量通道号显示
通道屏蔽与锁定功能显示
温度补偿 0～50℃温度自动补偿
参数设定 面板轻触式按键数字设定 参数设定值断电后永久保存 参数设定值密码锁定
保护方式 电源欠压自动复位 工作异常自动复位
|
|
使用环境
|
环境温度 -25℃～80℃
相对湿度 ≤90% RH 避免强腐蚀气体
供电电压 常规型 ·AC 220V %（50Hz±2Hz，线性电源）
特殊型 ·AC 90～265V（开关电源） ·DC 24V±2V
|
产品选型
|
XTRM-( )2( )/G
|
|
通道数
|
2
|
通道数为2个
|
|
3
|
通道数为3个
|
|
4
|
通道数为4个
|
|
输入型号
|
2
|
热电阻:Pt100
|
|
温度范围
|
10
|
0～100℃
|
|
15
|
0～150℃
|
|
输出形式
|
G
|
4～20mA
|
|
电源
|
D
|
DC24V（可省略）
|
|
