概述及应用：

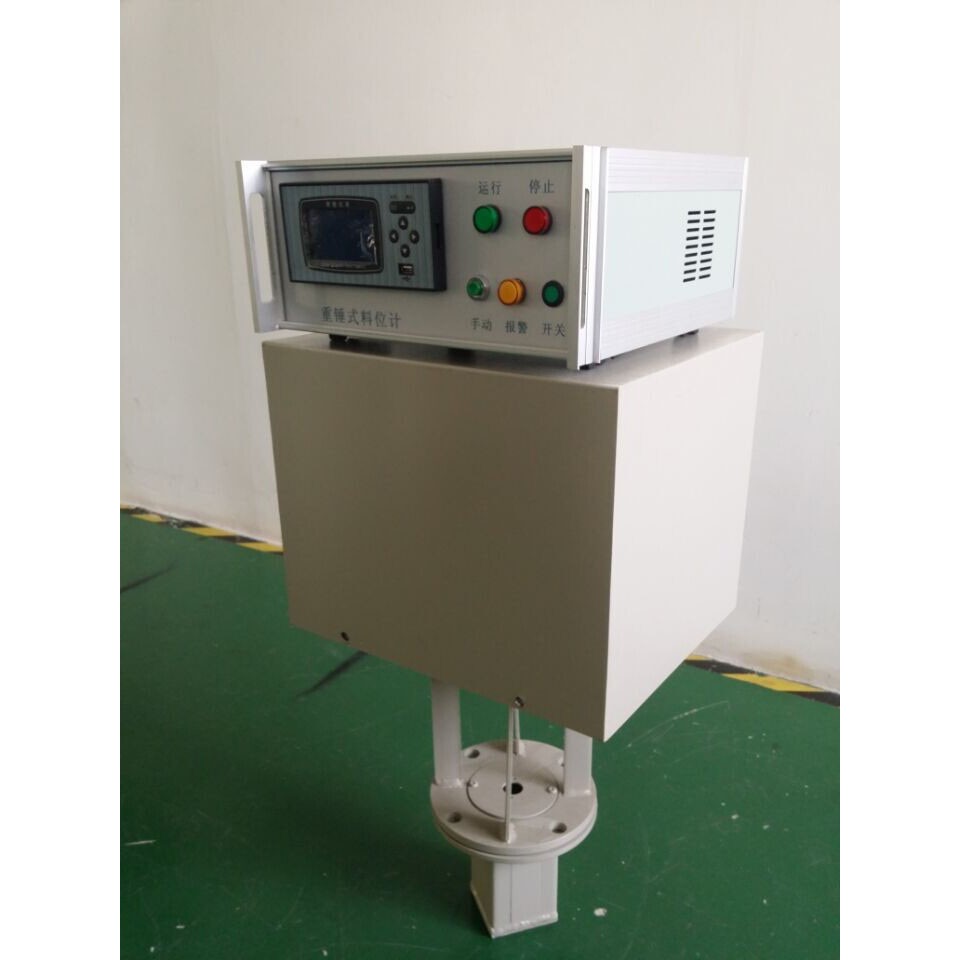

      重锤式料位计安装在料仓顶部，仪表传感器的探测过程由控制显示器发出的信号控制。料位计的机械传动部分由可逆电机、丝杆、齿轮轴、绕线筒、灵敏杠杆等组成。
      当传感器接到探测命令时：电机正转带动齿轮轴和绕线筒转动，使钢丝绳下方，带动重锤由仓顶下降。当重锤降至料位面时被料位面托起而失重，钢丝绳松弛，灵敏杠杆动作使微动开关接触，控制显示器得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。
      在此过程中控制显示器通过检测绕线筒的转数计算出重锤从仓底到料位面之间的距离，在面板进行数字显示，并在后面板端子上输出4-20mA电流。由菲尔德仪表供应的重锤式料位计价格合理， 本产品可测量饲料、化学品、塑料颗粒、水泥、石块、PVC粉末、 骨料、液体、煤、石灰石、研磨塑料、砂子、粉末、谷物、油等。

产品特点：

独特的结构与传动方式
钢丝绳经久耐用，比国内其他品牌钢丝绳寿命增加一倍
防卡死，防死机，智能保护电路，智能报警
自动与手动可随意切换
运行可靠、探测自如、维护量小、应用面广
具体环境对设备影响微小，能够适应恶劣的现场环境

技术参数：

重锤式料位计机械传动部分
测量范围：0-10/20/30米
测量精度：0.08米
重复性：±1%
探测速度：0.15m/s
测量带：不锈钢钢丝绳
重锤重量：1.5Kg(0-20m),2Kg(0-40m)
功耗：75W
环境温度：-5℃～+60℃
重量：10米 50Kg  20米 60Kg  40米 75Kg
法兰标准：法兰连接适用于DN80法兰,如需其它规格法兰可定制
出线口：M20×1.5
控制显示器
电源电压：220VAC±10% 50/60Hz
功耗：静止时 15W 运动时105W
环境温度：-30℃- +60℃
数字显示：4位LED显示料面位置
电流输出：4-20mA DC
定时运行时间：30分钟
重量：4.2Kg
