概 述

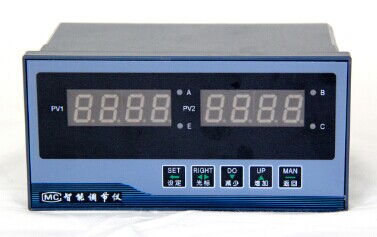

FED-XMTA-9000智能双输入显示调节仪实现AB两路不同传感器信号输入，双屏显示，采用智能调理通用输入技术，适用于任何热电偶、热电阻、标准电压、标准电流输入信号的采用与输换，继电器上下限报警方式自由组态，传感器断线保护输出（on/off）方式预置，最多设有四个报警点输出或两路（40～20）mA或（1-5）V变送输出。
特 点
● 双输入信号种类：相同电偶、相同电阻、相同电流电压、电阻和电流或电压。
● 可分别设置主、副输入的显示量程、小数点位数及迁移量。
● 开关量控制任意分配给主输入与副输入，或主、副输入之间的运算值。
● 主、副输入可进行加减除等运算。
● 5个开关量输出，一个为输入部分的断线报警，4 个为位式控制 或可编程双定时器，计
数器或可编程智能声光报警。四个设定值 可独立设置参数及滞后区间。
● 可外供 2 4 VD C ，带动 1 或 2 个二线制变送器。
● 可实现关联报警控制方式，可对主副输入进行关联控制。
● 8 种报警控制方式选择。
● 有两个或三个模拟量输出。主、副输入可同时或分别模拟变送输出，也可主、副输入之
间的运算值变送 输出，模拟输出的零点与满度可在显示数值区间内任意设置 。
● 可提供多主机，单主机，无主机方式的 R S 4 8 5 异步串行通讯方式。
选型方法
|
FED
|
企标
|
|
分隔线
|
—
|
|
|
型 号
|
XMTA
|
数字显示仪表（模拟量输入）（人工智能、增强型）
|
|
设计序号
|
9
|
|
|
输入功能
|
0
|
线性电阻：0-40Ω
|
|
1
|
热电偶 分度号：K、E、S、B、J、T、N、EA
|
|
2
|
热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50
|
|
3
|
线性电流：0-10mA、4-20 mA
|
|
4
|
线性电压：0-20mV、10-100 mV、0-500 mV、0-5V、1-5V
|
|
5
|
二线制变送器：4-20mA
|
|
6
|
频率信号：0.01-1000Hz
|
|
9
|
全信号输入（包括1-5全部）
|
|
输出功能
|
0
|
无模拟输出
|
|
1
|
4～20mA、DC 1～5V
|
|
2
|
0～10Ma、DC 0～5V
|
|
报警功能
|
0
|
无报警
|
|
1
|
一路报警
|
|
2
|
二路报警
|
|
3
|
三路报警
|
|
9
|
四路报警
|
|
外形尺寸
|
B
|
面板尺寸160×80 开孔152×76
|
|
F
|
面板尺寸96×96 开孔92×92
|
|
H
|
面板尺寸80×160 开孔76×152
|
|
I
|
面板尺寸72×72 开孔68×68
|
|
S
|
面板尺寸96×48 开孔92×44
|
|
L
|
面板尺寸48×96 开孔44×92
|
|
外供电源输出
|
N
|
无馈电输出（可省略）
|
|
P
|
有24V.DC输出
|
|
通信方式
|
0
|
无通讯
|
|
1
|
RS485/RS232通信接口
|
|
附加功能
|
U
|
常规仪表（可省略）
|
|
B
|
带光柱指示
|
|
S
|
双信号输入
|
|
K
|
开方方式显示
|
|
供电方式
|
W
|
DC 24V供电
|
|
T
|
开关电源
|
|
M
|
220V/AC(可省略)
|
|
