概 述

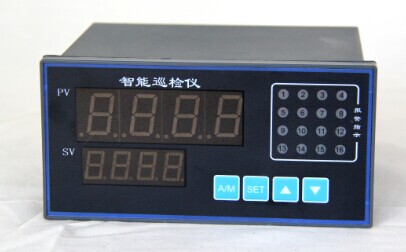

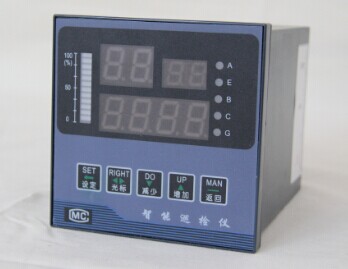

FED-XMDA-7000系列智能多点巡回显示调节仪表不再是过去单纯意义上的显示仪，本系列仪表的大多数产品均有较强的运算、比较、执行、报警等处理能力。
该仪表采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路，它汇集了目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，及博采众长、精心编制、反复调试的软件系统。
特 点
● 仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。
● 采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。
● 可设置为四点位式控制加十二点巡检功能。可设置为统一点报警或独立的分离报警功能。
● 最多可设定四个报警输出，报警方法可达十种以上并可对各报警点进行声光监控，并可对报警的声音，设定消音延时时间。
● 由用户自己设定的四个类别近百种级别的抗干扰模式，可适应各种环境的干扰源。
功 能
● 输入信号种类：热电偶、热电阻、线性电流、线性电压。
● 巡检通道数：1～16路。仪表可同时显示四路测量值。
● 可巡检、定检切换，通道显示时间设定，0.1～25S可选。
● 可单独设定每路通道有效。
● 线性输入可定义每一路的零点，满度值及小数点位数。
● 支持各通道上下限报警值分别独立设定及报警灯指示；上下限统一继电器输出或每4路共用一个继电器输出。
● 可选择4个继电器的组合分配。
● 可看到平均值，平均值可位式控制。
● 可重定值报警输出（包括声光报警输出）。
● 可实现巡检最在值、最小值、平均值，瞬时值同时或分别变送输出。
● 依操作功能具有B、C、E三组菜单，其中C菜单方便快捷。
● 可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
主要技术指标
● 测量精度：±0.5%FS+1字
● 调节控制精度：位式：±0.5%FS
● 报警功能：上限、下限、上下限、下回差、双回差等
● 输入阻抗：0-10mA ：50Ω、4-20mA：250Ω热电偶及DCmV：≥10KΩ
冷端自动补偿精度：0～40℃范围内±0.3℃
热电阻：三线制输入3×10Ω以内完全补偿
● 继电器接点容量：AC220V 2A
● 供电电源：AC220V ≤6W AC110V DC24V
● 工作环境要求：温度：0-50℃、相对湿度：<85%，无腐蚀性气体，无震动场合。
选型方法
|
FED
|
企标
|
|
型 号
|
XMDA
|
数字显示多点巡测仪表（模拟量输入）（人工智能、增强型）
|
|
设计序号
|
7
|
|
|
输入功能
|
0
|
线性电阻：0-400Ω
|
|
1
|
热电偶 分度号：K、E、S、B、J、T、N、EA
|
|
2
|
热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50
|
|
3
|
线性电流：0-10 mA、4-20 mA
|
|
9
|
全信号输入（包括1-5全部）
|
|
输出功能
|
0
|
无输出
|
|
1
|
4～20mA或1～5V
|
|
2
|
0～10mA或1～5V
|
|
变送输出值选择
|
1
|
即时值
|
|
2
|
最大值
|
|
3
|
最小值
|
|
4
|
平均值
|
|
报警功能
|
0
|
无报警
|
|
1
|
一路报警
|
|
2
|
二路报警
|
|
3
|
三路报警
|
|
9
|
四路报警
|
|
巡检通路
|
1
|
4路巡检
|
|
2
|
8路巡检
|
|
3
|
12路巡检
|
|
4
|
16路巡检
|
|
外形尺寸
|
B
|
面板尺寸160×80 开孔152×76
|
|
F
|
面板尺寸96×96 开孔92×92
|
|
H
|
面板尺寸80×160 开孔76×152
|
|
供电方式
|
W
|
DC 24V供电
|
|
T
|
开关电源85-265V.AC
|
|
M
|
220V.AC(可省略)
|
|
