概 述

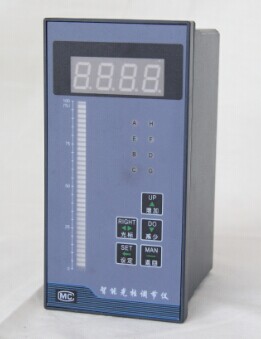

FED-XMTA9000系列智能光柱显示调节仪开关量输出最多可达5个，其中有一个可专职控制输入部分的断阻、断偶、开路信息，另外一个用于开关量、控制量或可编程双定时器，计数器功可编程智能声光报警。仪表内的PID连续控制量，过程量、给定值、阀位反馈量等以0～10mA或4～20mA模拟量方式输出。同一个量可以给任意一个或两个输出口最多可达三个，一旦输入部分出现不可预料的故障，用于位式控制的继电器及模拟量输出部分能够保持故障前的状态。仪表显示部分出现闪烁。故障状态下，仪表的断、连续PID控制输出部分在自动方式时保持故障前的输出量。调节器暂停远算。操作工仍可在手动方式下进行控制。
特 点
● 万能信号输入，用户任意选择。（热电偶，热电阻，电压，电流，线性电阻，频率）。
● 测量值、设定值可用模拟条、数字屏进行显示，显示内容可自由切换。
● 测量值与设定值可进行加减运算。
● 8种报警控制方式选择。
● 可进行开方及小信号切除。
● 开关电源型仪表可有5个开关量输出，一个为输入部分的断线报警，另4个为位式控制。
● 出现断阻、断偶、断线故障时，报警继电器可选择输出状态。
● 可做计数器和可逆计数器仪表，断电后重新上电恢复断电前的计数值，可清除计数值、可预置数、可对计数值进行上下限报警和变送输出。
● 可实现关联报警控制方式。
● 供外24V，30mA或50mA或100mA电源（可作二线制变送器电源）
● 测量值或内给定值变送输出：0～10mA、4～20mA、0～5V、1～5V、0～10V。
● 可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
选型方法
|
FED
|
企标
|
|
分隔线
|
—
|
|
|
型 号
|
XMTA
|
数字显示仪表（模拟量输入）（人工智能、增强型）
|
|
设计序号
|
9
|
|
|
输入功能
|
0
|
线性电阻：0-40Ω
|
|
1
|
热电偶 分度号：K、E、S、B、J、T、N、EA
|
|
2
|
热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50
|
|
3
|
线性电流：0-10mA、4-20 mA
|
|
4
|
线性电压：0-20mV、10-100 mV、0-500 mV、0-5V、1-5V
|
|
5
|
二线制变送器：4-20mA
|
|
6
|
频率信号：0.01-1000Hz
|
|
9
|
全信号输入（包括1-5全部）
|
|
输出功能
|
0
|
无模拟输出
|
|
1
|
4～20mA、DC 1～5V
|
|
2
|
0～10Ma、DC 0～5V
|
|
报警功能
|
0
|
无报警
|
|
1
|
一路报警
|
|
2
|
二路报警
|
|
3
|
三路报警
|
|
9
|
四路报警
|
|
外形尺寸
|
B
|
面板尺寸160×80 开孔152×76
|
|
F
|
面板尺寸96×96 开孔92×92
|
|
H
|
面板尺寸80×160 开孔76×152
|
|
I
|
面板尺寸72×72 开孔68×68
|
|
S
|
面板尺寸96×48 开孔92×44
|
|
L
|
面板尺寸48×96 开孔44×92
|
|
外供电源输出
|
N
|
无馈电输出（可省略）
|
|
P
|
有24V.DC输出
|
|
通信方式
|
0
|
无通讯
|
|
1
|
RS485/RS232通信接口
|
|
附加功能
|
U
|
常规仪表（可省略）
|
|
B
|
带光柱指示
|
|
S
|
双信号输入
|
|
K
|
开方方式显示
|
|
供电方式
|
W
|
DC 24V供电
|
|
T
|
开关电源
|
|
M
|
220V/AC(可省略)
|
|
